一项测厚仪专利背后：涂层测厚仪的探头设计细节

在金属加工、汽车制造、五金电镀和铝型材表面处理等行业中，涂层厚度是评价产品质量的重要指标之一。涂层过薄，可能影响防腐、耐磨或者装饰性能；涂层过厚，又会增加材料成本。因此，用涂层测厚仪做快速、无损检测，已经成为生产质检和工程验收中评判表面性能的常规手段。

林上科技取得的“测厚仪”实用新型专利（专利号：ZL201720822828.4），重点就是围绕探头与被测表面接触时的缓冲、测量触发以及磁性/涡流测量机构进行结构设计。

专利文件中指出，涂层和镀层厚度是评价表面性能的重要参数，而较硬的测头在接触工件时，存在对待测表面造成损伤的可能。这项专利的目的在于提供一种测厚仪，以解决现有技术中对涂层和镀层进行厚度测量时，由于测头硬度较大可能会对待测表面造成损伤等问题。

一、弹性缓冲结构，以降低探头接触冲击

涂层测厚仪测量通常需要探头直接接触被测表面。如果探头采用完全刚性的固定方式，当使用人员下压速度或者力度变化较大时，接触瞬间就可能产生较明显的冲击。

针对这一问题，此专利在测头组件与内部电路结构之间设置了弹性件，并利用挡板限制测头的移动范围。当测头压向工件时，测头组件可在一定范围内向仪器内部移动，弹性件随之压缩，对接触过程形成缓冲；解除压力后，弹性件又能够使测头回位。

这种结构不仅降低了硬质测头对涂层、镀层表面的直接冲击，也能使探头在反复测量过程中保持比较稳定的机械运动状态。对于生产抽检和多点复测来说，稳定的探头接触状态也是获得良好测量重复性的基础之一。

二、探头接触后触发测量，提高检测有效性

专利还设置了与副电路板连接的触发按键。当测头与工件接触并向仪器内部移动时，会同步带动副电路板产生位移；移动到相应位置后，触发按键与壳体内部的挡板接触，进而启动测量。

仪器工作的过程可以概括为：

探头接触工件→测头产生位移→到达有效位置→触发测量。

这种设计将机械接触状态与测量启动建立了联系，使检测动作建立在探头已经实际接触工件的基础上，有助于提高现场测量过程的一致性和有效性。

三、磁性法与涡流法结合，适应不同金属基材

此专利的另一个特点，就是在测头组件内部设置了磁性测量机构以及涡流测量机构。这也是涂层测厚仪能够同时覆盖钢铁基材和非磁性金属基材检测的关键。

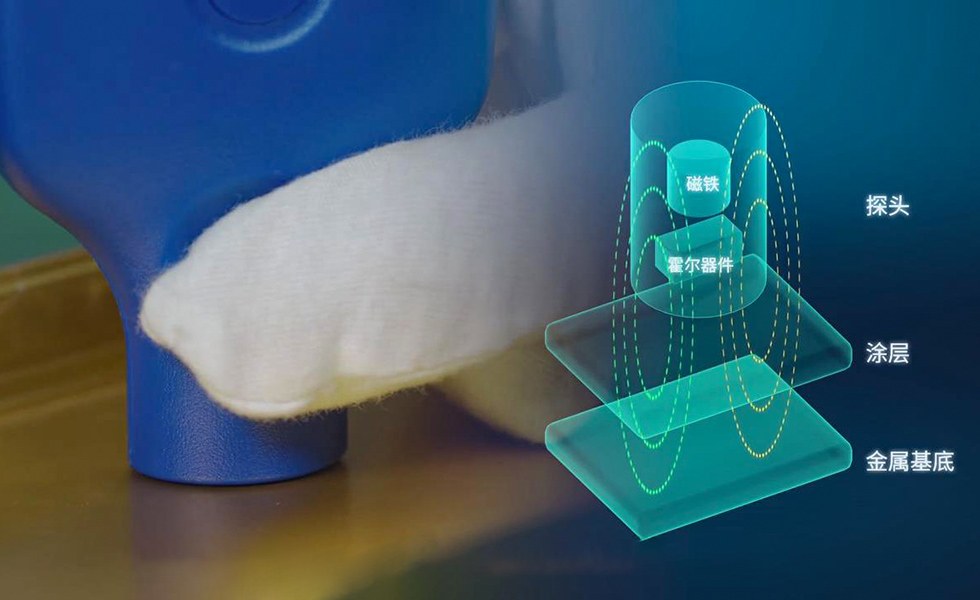

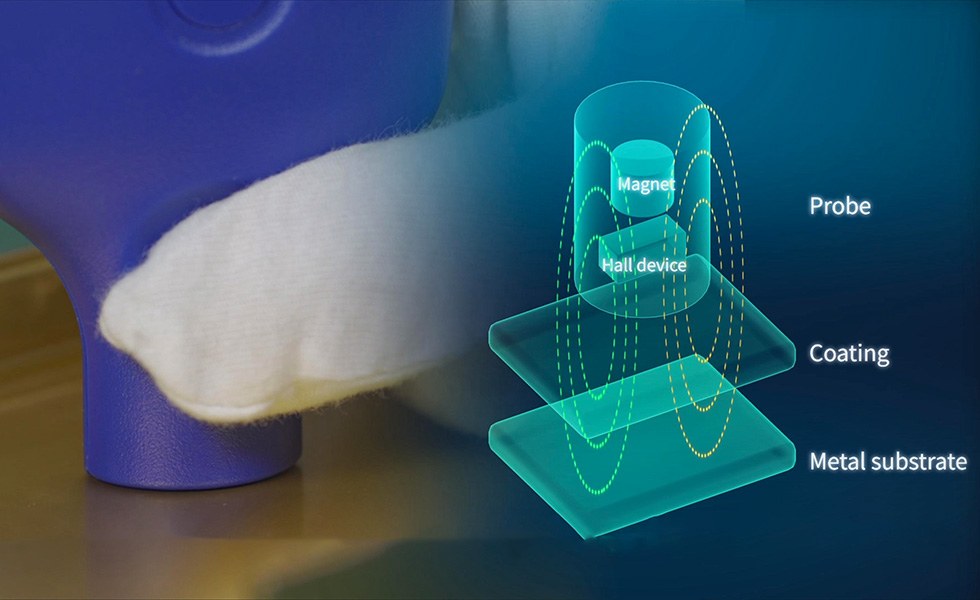

对于钢、铁等磁性金属基材，可利用磁性法检测表面的非磁性覆盖层。通过测量其磁通量和感应电压的变化，得出磁性金属基体上非磁性覆盖层的厚度。因此，钢板表面的油漆、防腐涂层等，都属于典型应用。

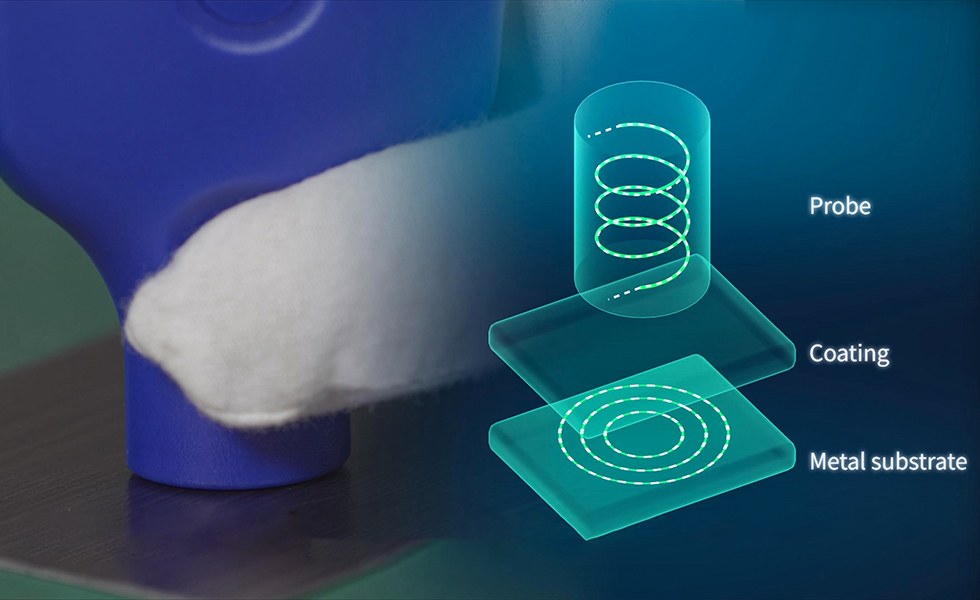

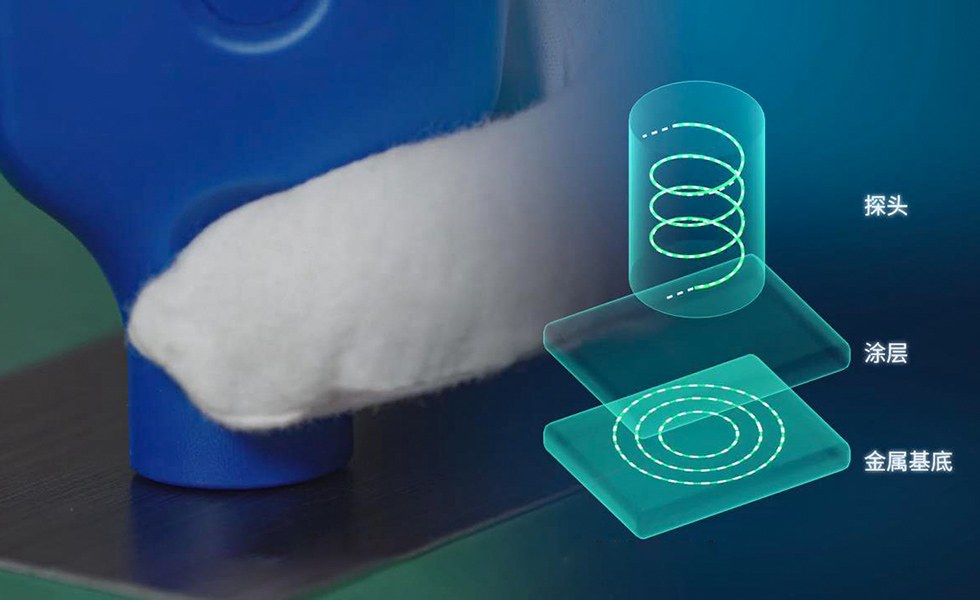

对于铝、铜、锌等非磁性导电金属基材，则可以采用涡流法。探头线圈产生高频交变电场，靠近金属基体后形成涡流；当金属表面存在非导电覆盖层时，探头与金属基体之间的距离发生变化，涡流响应和振荡频率随之发生改变，仪器通过测量震荡频率的改变量计算出覆盖层的厚度。例如铝材表面的喷涂层、阳极氧化层等，可以采用此原理进行无损厚度检测。

四、耐磨接触测头+弹性缓冲结构

专利中测头的接触片一般可以采用红宝石圆片。这是由于红宝石的硬度较大、耐磨性能较好，而且也不会影响相应的磁场传播，测头材料适合长期与工件进行反复接触。

接触部件需要具有较好的耐磨性，来满足长期、高频次的测量要求；再加上弹性结构用于减小刚性接触带来的冲击，很好地兼顾了探头耐久性和被测表面保护。

五、不同检测场景，怎么选择合适的涂层测厚仪

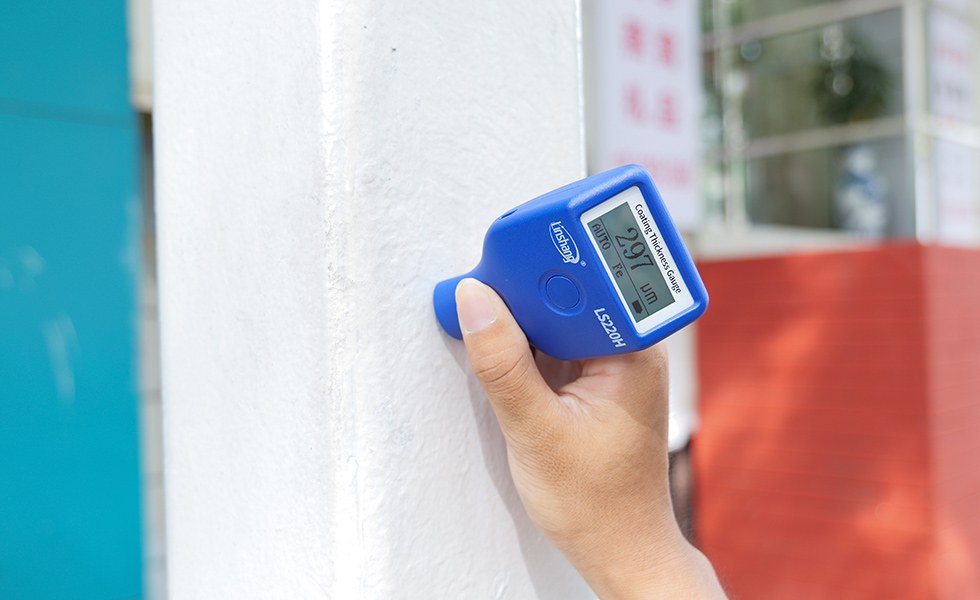

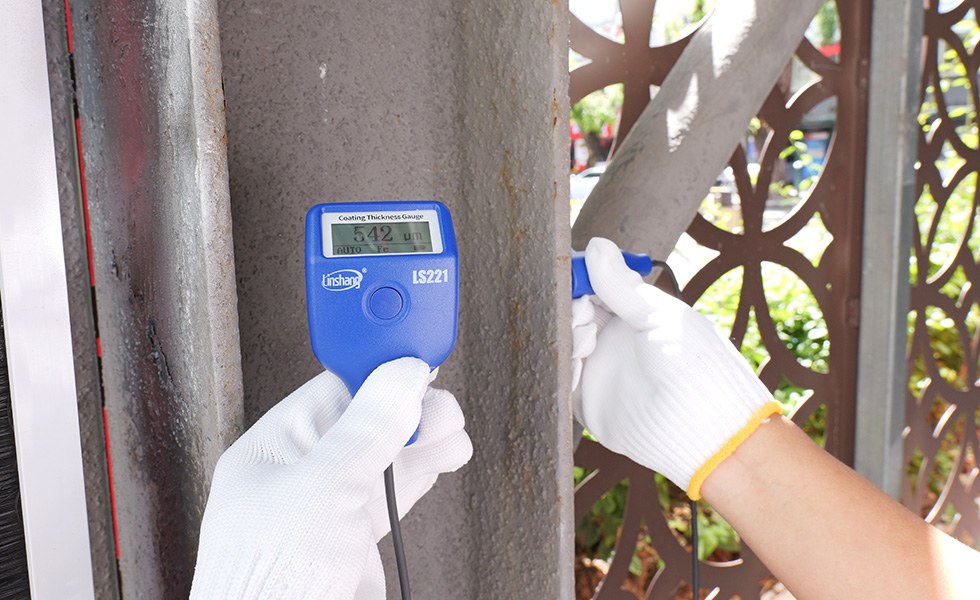

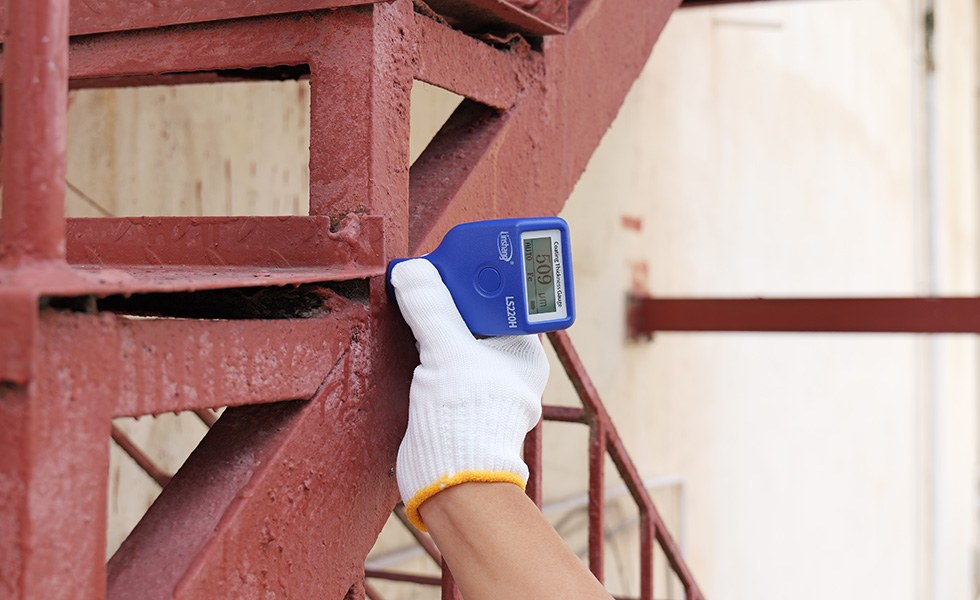

上述专利描述的测厚仪结构，林上目前应用的仪器有LS220H、LS221、LS227等多款涂层测厚仪。

可以根据基材的类型、涂层厚度、工件尺寸以及检测的位置进行选择。其中，LS227主机可以选配不同的探头进行使用，可以适应更多工业涂层检测场景。

所以在选择涂层测厚仪时，应综合考虑：基材类型、涂层厚度、工件尺寸、测量位置以及仪器精度等。

总结

涂层测厚仪的技术设计并不只是简单测出一个厚度值，探头的每一个设计都会影响仪器的实际检测性能和使用体验。

对于现场工业测量而言，一台实用的涂层测厚仪不仅要具备可靠的测量精度，还要看探头的接触稳定性、被测工件的表面保护、检测效率以及不同测量场景的适配能力。这些看似不起眼的结构设计，正是提升涂层厚度检测专业性和可靠性的重要基础。
