中空玻璃单侧测厚原理与误差控制：从反射界面到复测留档

中空玻璃单侧测厚不是直接“看穿”玻璃，而是利用光线在不同材料界面上的反射，识别玻璃前后表面、空气层和其他结构界面的位置，再换算对应厚度。理解这一点，有助于解释为什么普通双玻容易测量，而镀膜、夹层、三玻两腔或中空夹层结构更需要人工判断。

对门窗质检和幕墙巡检人员来说，仪器给出的数字只是测量链条的一部分。被测玻璃的结构、测量方向、表面状态、反射界面数量和操作姿态都会影响结果。如果不了解原理，容易把额外反射当成一层玻璃，也可能在自动模式未识别全部界面时直接接受不完整结果。

光学反射为什么能够区分玻璃片和空气层

当测量光线进入玻璃时，在空气与玻璃、玻璃与空气以及不同夹层材料的交界处会产生反射。仪器探测这些反射信号的位置关系，根据光学模型换算厚度。单片玻璃通常对应前后两个主要表面；双玻中空玻璃则包含更多界面，可以形成“玻璃—空气层—玻璃”的分层结果。

三玻两腔结构增加了一片玻璃和一个空气层，反射信号数量随之增加。夹层玻璃内部还有中间层材料，其光学特性与空气不同；镀膜玻璃的部分表面反射可能更强。仪器是否能够处理复杂结构，不仅取决于硬件，还取决于测量模式、参数设置以及操作人员对界面的理解。

玻璃结构	界面特点	测量关注点
单片玻璃	主要识别前后表面	保持贴合稳定，避开污渍
双玻中空	玻璃与空气层交替	分别记录两片玻璃和空气层
三玻两腔	反射界面数量增加	核对是否完整识别五段结构
夹层玻璃	存在玻璃与中间层界面	结合预期结构判断反射信号
镀膜复合玻璃	部分界面反射增强	记录测量侧，必要时人工复核

为什么只能从一面测量仍能得到多层数据

传统卡尺需要夹住样品两侧，适合能够接触边缘的玻璃。光学反射法的测量信号从同一侧发射并接收，不要求仪器接触背面，因此适用于已装框门窗、幕墙玻璃和不便拆解的中空组件。其优势是保持原有结构不变，适合工程复核和过程巡检。

但单侧测量仍有适用条件。光线需要穿过被测结构并形成可识别的反射信号。如果玻璃表面严重污染、结构弯曲明显、反射界面过于复杂或整体超出仪器适用范围，测量结果可能波动或无法完整显示。此时不能通过反复按键“强行得到”结果，而应先判断样品是否适合当前方法。

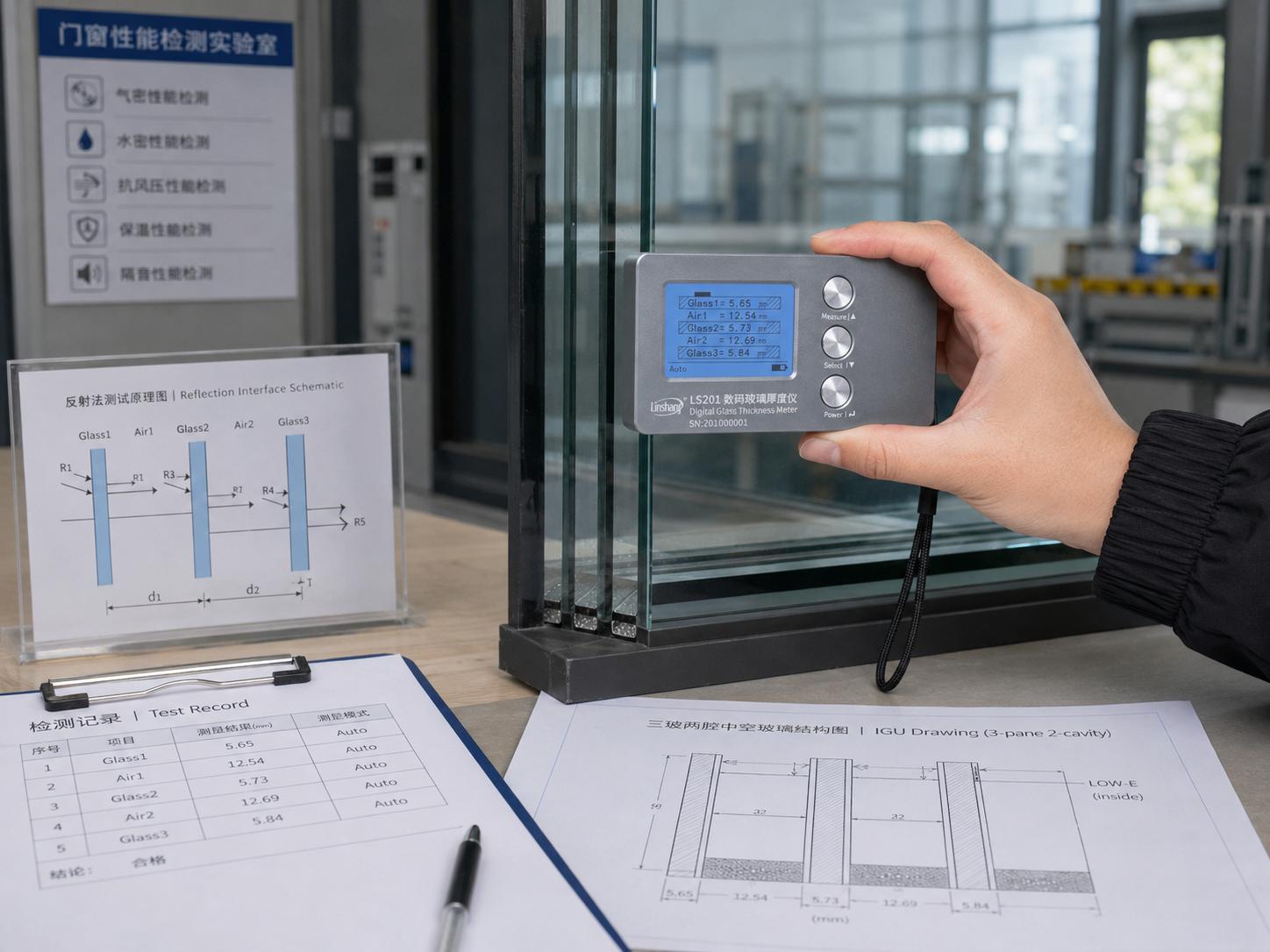

中空玻璃反射界面测量与数据复核

自动测量模式适合哪些玻璃

自动方式的核心价值是减少常规样品的操作步骤。当玻璃结构规则、反射信号清楚时，设备可以自动判断主要界面，并给出各层结果。门窗工厂对普通双玻中空组件进行批次抽检时，可使用自动方式提高检测节奏，同时由操作人员检查显示层数是否与工艺卡一致。

林上LS201数码玻璃测厚仪提供自动测量功能，并采用数码屏显示结果。对结构明确的样品，操作人员可在稳定贴合后直接读取数据。自动显示方便并不等于不需要判断；每次测量仍应检查玻璃片数量、空气层数量和结果顺序，避免只抄录合计值。

人工测量模式为什么不能省略

复杂结构可能出现自动识别遗漏、额外反射或层序判断困难。人工方式允许操作人员结合玻璃配置和反射位置逐项判断，更适合三玻两腔、夹层、镀膜或自动结果存疑的样品。人工方式不是为了修正数据使其符合订单，而是为了保留对原始界面的分析过程。

使用林上LS201进行异常复核时，可先更换测点排除表面污染和局部缺陷，再根据实际玻璃类型使用人工方式。若人工结果仍无法与预期结构对应，应停止继续扩大结论，检查样品是否超出适用范围，并考虑采用边缘测量、资料核验或其他检测手段。

精度公式与厚度值之间有什么关系

该型号标称精度为±（0.1mm＋1%H），H表示标准值。公式中的0.1mm是固定项，1%H是随厚度变化的比例项。厚度较大时，比例项对整体误差限的影响会增加。因此，质量记录中应保留完整精度表达，不能把它改写成所有工况下固定的±0.1mm。

测量精度也不等同于屏幕分辨率。屏幕能够显示的最小数字间隔，只反映显示能力；现场结果还受仪器示值、样品状态、操作重复性和校准结果影响。当项目允许偏差与仪器测量能力接近时，不能仅凭一次现场读数形成判定，应增加重复测量并结合计量数据评估。

五类常见误差来源及处理方法

误差来源	形成原因	控制方法
表面污染	灰尘、水迹、胶渍改变反射状态	清洁局部表面后重新测量
测量姿态变化	仪器没有稳定贴合或位置移动	统一手持方式，保持测点稳定
镀膜反射干扰	某些界面信号明显增强	记录测量侧，结合结构资料判断
多层结构识别不完整	界面多、部分信号较弱	更换测点并使用人工方式复核
量程或方法不匹配	结构超厚、弯曲或材料特殊	停止直接判定，改用适合的方法

测点位置为什么会改变结果

靠近中空玻璃边缘的位置可能受到间隔条、密封胶和结构边缘影响；标签、丝印和保护膜残留也会改变反射条件。通常应在远离密封边、表面平整且清洁的位置测量。大型幕墙板块可设置多个测点，比较同一块玻璃上的重复结果。

不同位置出现少量差异时，要先判断是否属于测量重复性问题；若某一区域持续出现明显不同的结构结果，则需检查玻璃是否存在局部结构、安装或资料对应问题。检测人员不应只保留最接近设计值的一次结果，而应保存首次数据、复测数据和测点位置。

计量状态怎样影响现场判断

用于企业质量管理或工程复核的仪器，应具有可识别的设备编号和状态标识。使用前可通过已知厚度样品进行日常核查，观察结果是否稳定；到规定周期后，根据企业计量管理制度进行校准或检定安排。若仪器跌落、受潮、显示异常或重复性明显变化，应暂停用于正式记录。

LS201的玻璃厚度量程为70mm，空气夹层量程为45mm，仪器重量约330g。便携性适合工程巡检，但在不同地点使用时，更要保持相同的测量流程。跨项目、跨人员的数据比较，应确保仪器状态、测量侧、样品结构和记录方式一致。

从读数到留档需要经过哪些步骤

建议按“预期结构确认—表面检查—自动测量—异常复测—人工判断—数据审核—结果留档”的顺序工作。记录内容包括项目或批次、玻璃位置、结构类型、各层厚度、测量侧、测点、测量模式、仪器编号、操作人员和复核人员。

中空玻璃可依据项目采用的GB/T 11944-2025及相关文件进行质量管理；钢化、夹层和均质钢化玻璃可关注GB/T 15763系列2025版。单侧厚度结果只反映结构尺寸，不能直接证明钢化性能、夹层安全性能、中空密封耐久性、传热系数或整窗工程质量。

把光学反射法定位为现场结构复核工具，更符合其实际价值。它可以减少拆卸和破坏性检查，帮助质检人员发现结构错配、标签异常或批次波动；涉及标准判定和工程争议时，仍应结合抽样规则、现行标准、设计文件、计量状态和其他检测项目。
