高精度玻璃测厚仪的激光反射原理、操作要点与误差控制

高精度玻璃测厚仪显示的是厚度数字，但现场数据是否可靠，取决于仪器能否获得清晰反射信号、测量面是否正确贴合，以及操作者是否理解玻璃结构。门窗和幕墙玻璃安装后，边部无法用卡尺夹持，光学单侧测量能够避免拆卸构件，却也引入了表面状态、反射界面和测点位置等影响因素。

理解激光反射测厚的基本原理，有助于解释三类常见现象：为什么中空玻璃能够分别显示玻璃片和空气层，为什么某些镀膜或多层结构需要人工调整，以及为什么同一块玻璃在不同位置可能出现轻微波动。

光线如何形成厚度信息

当光线从空气进入玻璃时，一部分光线发生透射，另一部分在介质交界面形成反射。光线继续传播到玻璃与空气层、空气层与第二片玻璃等界面时，还会形成新的反射信息。单层玻璃具有前后两个主要界面，中空玻璃则会产生更多组与玻璃片和空气层对应的信号。

仪器接收这些反射信息，并根据光路、探测位置和内部标定关系换算厚度。采用CCD探测的数码仪器可以把多个反射信号转化为屏幕数据，减少人工读取光条位置的过程。对于两玻一腔结构，理想情况下可分别获得第一片玻璃、空气层和第二片玻璃的厚度。

这里得到的是基于光学界面的几何尺寸信息。仪器并不直接检测玻璃是否钢化，也不分析夹层中间层的材料性能、中空玻璃内部气体成分或密封系统寿命。因此，厚度测量应放在完整质量控制流程中解释。

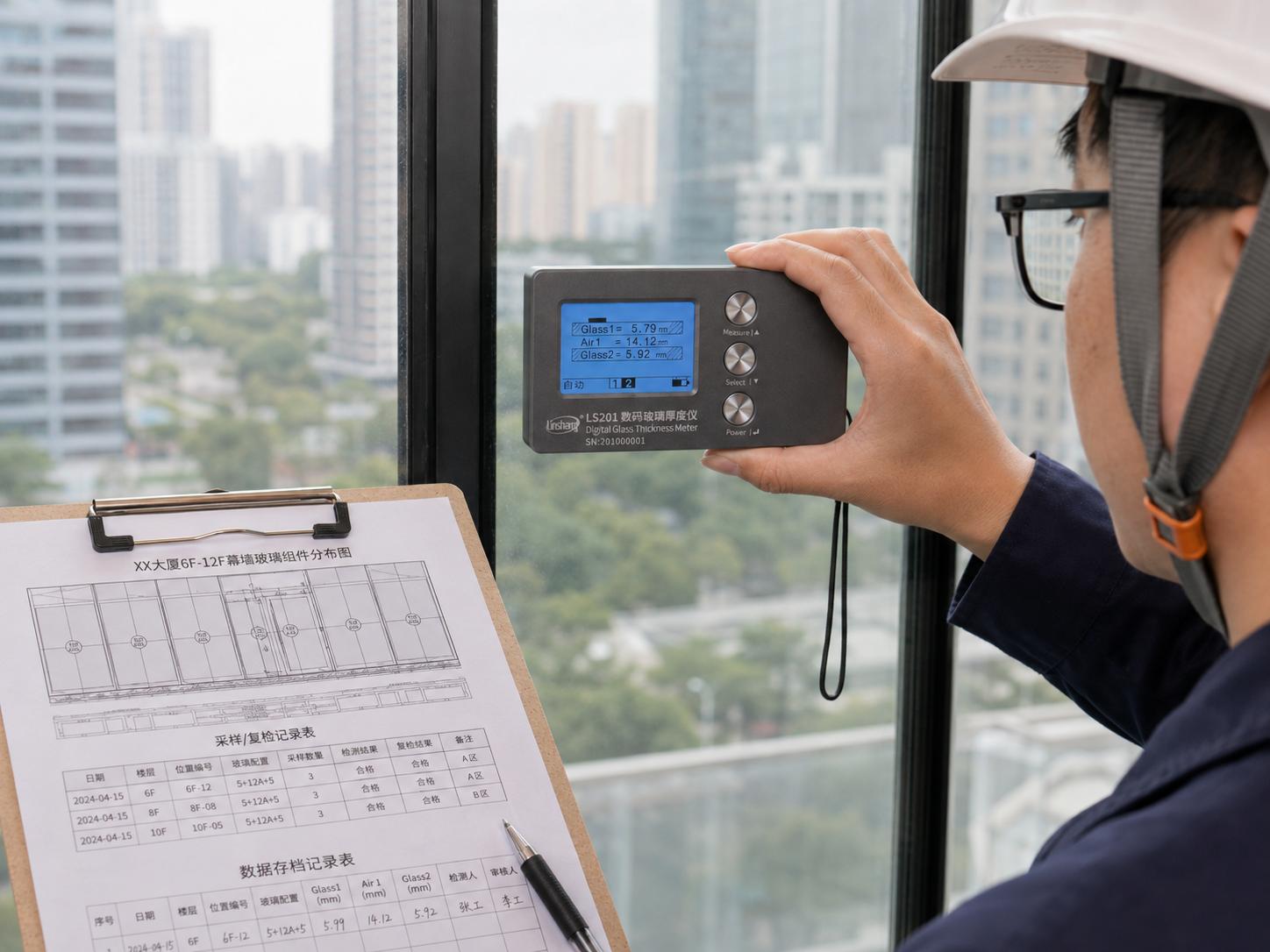

玻璃测厚光学反射与数据记录

显示分辨率为什么不等于测量精度

分辨率描述仪器能够显示或区分的最小数字变化，精度描述测量结果与参考值之间可能存在的偏差。以0.01mm分辨率为例，屏幕能够显示到小数点后两位，但不能据此推断每次测量与真实值之间只相差0.01mm。

重复性又是另一个概念。同一位置连续显示接近的结果，说明当时操作条件下数据较稳定，但如果仪器标定状态、测量面贴合或样品识别存在系统性问题，稳定的数字也可能整体偏离参考值。因此，现场应同时关注产品精度指标、工作状态检查和重新放置后的重复测量。

林上LS201的产品资料标示分辨率为0.01mm，测量精度为±（0.1mm＋1%H）。其中百分比部分会随被测厚度变化，不能把精度简单理解为固定的±0.1mm。用于工程数据时，应根据实际厚度计算指标含义，并结合项目允许偏差判断仪器是否满足任务要求。

影响现场读数的主要因素

影响因素	可能表现	处理方法
玻璃表面灰尘、水迹或胶渍	信号减弱、结构识别错误、读数跳动	清洁测量区域后重新放置仪器
仪器未完整贴合	不同次测量差异较大或无法识别	选择平整区域，保持底面稳定接触
测点靠近边框或间隔条	光路受遮挡，空气层结果异常	向玻璃中央方向移动测点
镀膜或特殊反射面	反射峰增强，自动识别层数不合理	结合构造资料换点，并评估人工模式
多层或夹层复合结构	反射信号密集，界面对应困难	先确认片数和结构，再解释显示结果
玻璃弯曲或局部表面状态不同	不同位置读数存在差异	设置多个代表性测点并进行复测
仪器受碰撞或计量状态异常	已知样件测量持续偏离	停止正式检测，进行检查或送检

自动识别失败不一定是仪器故障

数码玻璃测厚仪需要从反射信号中识别不同介质的界面。如果玻璃表面有保护膜、污染物、局部图案，或者测量位置靠近框体，信号可能不满足自动判断条件。此时屏幕可能显示未识别、层数异常或数据不稳定。

排查顺序应从简单因素开始：清洁测量面，检查仪器是否平贴，更换远离边部的测点，再确认目标结构是否超过量程。若同一块玻璃在多个位置均无法获得合理结果，再考虑镀膜、夹层或特殊材料对光学反射的影响。

林上LS201提供自动和人工两种测量方式。人工模式适合操作者已经知道玻璃类型、片数和空气层数量，但自动算法难以稳定区分信号的情况。若玻璃实际结构未知，不应通过反复改变设置来得到与预想相同的数字。

为什么多层玻璃更依赖结构资料

单层玻璃的主要反射界面较少，数据对应关系较直观。两玻一腔结构增加了空气层界面，三玻两腔结构又增加一片玻璃和一个腔体。夹层玻璃还可能包含折射特性不同的中间层，镀膜则可能改变某一表面的反射强度。

当界面数量增多时，只看数字大小容易发生误判。检测人员应根据测量侧方向，将显示结果与预期的“玻璃—空气层—玻璃”或“玻璃—空气层—玻璃—空气层—玻璃”结构逐段对应。若层数不符，应将其视为需要复核的信号，而不是随意删除某个数值。

对夹层玻璃，现场测厚可以用于整体构造和玻璃片配置复核，但中间层能否被独立、稳定地识别，需要结合具体光学响应和仪器适用说明判断。不能仅凭一个总厚度推断胶片种类、层数或性能。

一套降低人为误差的操作方法

每次测量前确认构件编号和预期结构，选择表面平整、清洁且远离边框的位置。将仪器底面完整贴合玻璃，操作过程中保持稳定。完成一次测量后移开设备，再重新放置进行第二次测量。两次结果一致时，再选择另一个代表性位置进行交叉检查。

若不同位置出现轻微差异，应先观察是否与贴合、玻璃弯曲和表面状态有关。若差异超过项目允许范围或无法解释，应增加测点，并使用已知厚度样件检查仪器工作状态。不要在明显异常条件下大量采集数据后直接计算平均值，因为平均值不能消除错误识别带来的系统偏差。

在批量检测中，建议固定仪器放置方向、测量步骤和记录格式。不同人员参与时，可通过同一块参考样件进行操作比对，减少按压力度、位置选择和数据解释方式不一致造成的人员差异。

量程和结构能力要同时核对

林上LS201公开参数中的玻璃厚度量程为70mm，空气夹层量程为45mm，可测单层、多层、中空及夹层玻璃结构。量程表示设备可处理的厚度范围，但目标结构处于量程内，并不自动代表所有特殊玻璃都能获得相同质量的反射信号。

选型时还应询问最大玻璃片厚度、最大空气层厚度、层数、表面膜层、是否需要在强光环境或狭小窗框位置使用。实际玻璃接近量程边界、反射界面复杂或表面条件特殊时，宜先使用代表性样品验证，再决定是否用于正式批量检测。

计量检查与现场工作检查的区别

现场使用已知厚度样件进行比对，属于工作状态检查，主要用于发现仪器是否出现明显异常。计量技术机构出具的检测或校准结果，则是在规定条件下对仪器计量性能进行评价。两者不能互相替代。

林上相关测厚设备可根据企业质量管理计划送具备相应能力的计量技术机构进行检测或校准。送检周期应结合使用频率、风险等级、历史稳定性、设备碰撞情况和项目要求制定，而不是只在仪器完全无法使用时才处理。

标准更新后应避免沿用旧版记录模板

截至2026年8月，GB/T 11944—2025《中空玻璃》已经实施，GB 46030—2025《建筑用安全玻璃安全技术要求》及GB/T 15763.2—2025、GB/T 15763.3—2025、GB/T 15763.4—2025也已进入实施状态。企业内部作业文件、检验记录和引用标准清单应检查是否仍沿用旧版编号。

标准更新不意味着现场测厚仪能够覆盖新增或调整的全部检验项目。厚度仍是玻璃质量信息的一部分，标准中涉及的安全、耐久、外观、力学或其他性能，需要采用对应的方法评价。工程项目还要结合设计文件、合同约定和验收日期确定具体适用要求。

数据复核比单次高分辨率读数更重要

可靠的玻璃测厚数据应能够回答四个问题：测量的是哪块玻璃、测点位于哪里、显示的每一段厚度对应什么结构、异常结果是否经过重新放置和换点复测。缺少这些信息，即使屏幕保留两位小数，数据仍难以进入质量追溯。

高精度玻璃测厚仪的技术价值，是利用光学反射把不可接近的玻璃内部结构转化为可读取的尺寸信息。现场人员理解反射界面、分辨率与精度的区别，并建立工作检查、异常复测和计量管理流程，才能减少把显示数字误当成最终质量结论的风险。
