Low-E玻璃测厚仪的测量原理、误差来源与数据留档要点

Low-E玻璃测厚仪在工程现场经常被理解成“把仪器贴在玻璃上就能得到标准答案”。实际上，单侧测厚是一项依赖光学界面、仪器贴合、玻璃结构和参数模型的测量活动。对于普通双层中空玻璃，反射界面相对清晰；遇到Low-E镀膜、夹胶层、着色玻璃、三玻两腔或表面贴膜时，信号结构会更加复杂。理解测量原理和误差来源，是正确解释读数的前提。

单侧光学测厚为什么能够区分玻璃层和空气层

光线从空气进入玻璃时，会在折射率不同的界面发生反射和折射。玻璃前表面、玻璃后表面、下一片玻璃表面以及其他具有反射特征的界面，会产生位置不同的返回信号。仪器接收这些信号后，根据光学关系和内部参数计算界面之间的距离，从而得到玻璃层和中间层厚度。

这一原理与游标卡尺直接接触两个机械表面的方式不同。机械量具通常需要接触样品边缘或两侧，而光学测厚可以从一侧获取内部界面信息，因此适合已经安装、边缘被遮挡或不便拆卸的玻璃。不过，光学方法依赖界面信号质量，不能把“无损、单侧”理解为不受样品状态影响。

林上LS201采用光学反射原理和CCD探测器，把接收到的界面信号转换为数码厚度结果。对于空气夹层玻璃，仪器可以同时显示多层玻璃及中间空气层厚度。该工作方式适合门窗、幕墙和玻璃加工现场的结构复核，但显示结果仍需要与已知玻璃配置进行对应。

Low-E膜层为什么可能改变读数表现

Low-E玻璃表面具有功能镀膜，其光学反射特征与普通白玻界面不同。不同膜系、基片颜色、钢化状态和组合方式可能使某些界面信号更强或更弱。信号增强有时有利于识别，也可能造成相邻较弱界面不易区分；信号偏弱则可能导致仪器无法稳定拆分某个层级。

因此，看到清晰反射信号并不能直接断定该界面就是Low-E膜面，更不能据此判断膜层辐射率和银层数量。玻璃测厚仪的任务是计算界面间距离，膜面识别、辐射率检测、光谱参数和热工性能需要使用对应方法。现场报告应避免把“检测到反射界面”写成“Low-E性能合格”。

测量结果波动通常来自哪些环节

影响环节	可能表现	处理建议
仪器未贴紧玻璃	重复读数变化、层级识别不稳定	清理接触面并保持仪器稳定贴合
表面有水迹、油污或胶痕	出现额外反射或信号衰减	在允许条件下清洁，并记录表面状态
保护膜或后贴膜未识别	增加界面，影响层数判断	核对表面材料，在未覆盖区域复测
测点靠近边框或间隔条	结构遮挡、读数偏离板块中部	向玻璃内部换点并保留对照数据
弯钢或局部不平整	仪器贴合和光路条件发生变化	评估曲率影响，不直接套用平板条件
夹胶界面反射不清晰	只能得到组合厚度或漏识别夹层	用实样验证可识别范围并注明限制
Low-E界面反射特殊	部分信号过强、过弱或层级异常	换点复测并结合人工模式和配置资料

仪器贴合是容易被低估的误差来源

单侧测量时，仪器背面与玻璃之间的相对位置决定了光线进入和返回的条件。手部晃动、仪器一侧被窗框顶起、测量窗口压在胶条上或玻璃表面存在凸起物，都可能改变信号。正确操作不是用力挤压，而是使接触面平稳、方向一致，并在读数期间避免移动。

同一位置重复测量时，应尽量保持仪器方向和位置相近。如果第一次水平放置、第二次明显倾斜，所得差异不能简单归因于仪器重复性。企业作业指导书可规定仪器放置方向、稳定时间和重复次数，使不同人员采用相近的操作条件。

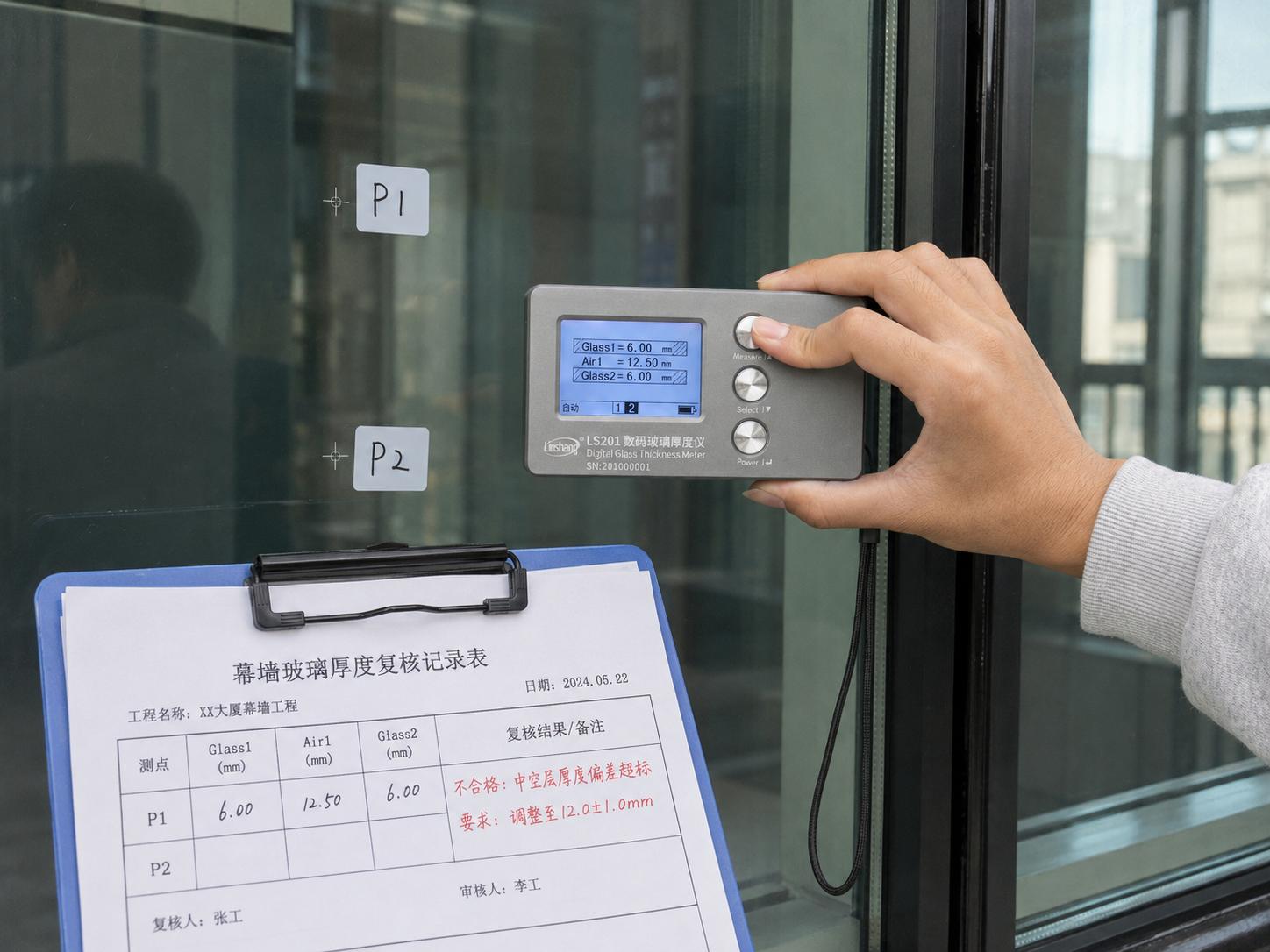

玻璃光学测厚原理与现场误差复核

复杂结构为什么需要人工合理性判断

自动识别适合提高常见玻璃结构的检测效率，但算法不能读取施工图，也不知道现场理论上应有几片玻璃。检测人员必须先了解设计配置，再判断显示层级是否合理。若设计为三玻两腔，而仪器只显示两片玻璃和一个间隔层，应将其视为需要复核的信号，而不是直接记录。

林上LS201设有自动和人工测量模式。面对多层玻璃、夹胶中空或特殊反射界面时，可在理解样品结构的基础上使用相应模式进一步判断。人工测量并不是手工修改结果，而是要求操作人员依据真实反射信号和产品说明完成识别，不能凭设计值补齐未检测到的层级。

对于无法稳定拆分的夹胶层，应记录仪器能够确认的组合厚度，并注明未独立识别的界面。若项目必须获得该层的独立厚度，可使用未安装同批次样品、加工记录、其他适用方法或送检方式交叉验证。

标称精度需要放在具体测量条件中理解

LS201官方标称精度为±（0.1mm＋1%H），H为标准值。该表达包含固定项和与被测厚度有关的比例项，不能简化为所有读数都只有±0.1mm误差。进行设计值比较时，应同时考虑仪器技术指标、计量结果、重复测量差异、玻璃结构和项目允许偏差。

企业把仪器送计量机构后，证书中可能记录特定测量点和条件下的结果。现场被测对象与证书条件并不一定完全相同，因此还需要使用前检查和期间核查。若仪器跌落、维修、测量窗口受损或长期处于不适宜环境，应暂停用于正式数据采集，并按内部程序确认技术状态。

环境因素和仪器维护不能忽略

玻璃表面温差可能产生结露，施工粉尘和密封胶作业也容易污染接触位置。仪器从温度差较大的环境转移到现场后，应待状态稳定再测量。测量窗口应使用适当方式清洁，避免硬物划伤；存放时应防止挤压、强烈振动和电池长期漏液。

现场作业结束后，可以检查仪器外观和显示，并用内部核查样件观察结果是否出现明显变化。发现异常时应保留问题记录，不宜通过重复开关机后继续使用而忽略原因。对于频繁外出使用的LS201，可适当增加期间核查频次，并结合历史数据观察仪器状态趋势。

厚度数据怎样形成可追溯记录

仅拍摄一个屏幕数字，无法说明测量对象、玻璃层顺序和现场条件。完整记录应包括工程和板块编号、设计配置、测量侧、测点示意、表面状态、仪器型号及编号、计量有效状态、各层读数、重复结果和异常说明。多层玻璃应按照统一方向排列各层，避免后续复核时发生内外片颠倒。

数据表中可同时保留原始值和复核值。原始值反映第一次测量情况，复核值用于说明清洁、换点或调整操作后的结果。如果只保留最终值，后续人员无法判断异常来自测量条件还是玻璃结构。对于批量项目，还可统计同规格板块的数据分布，识别是否存在整批配置差异。

使用林上LS201进行内部抽检时，建议把仪器编号与每条测量记录关联。仪器发生校准、维修或状态变化后，可以据此确定需要评估的数据范围。涉及对外报告时，还要说明测量方法、抽样范围和结果用途，避免读者把现场抽查值理解为产品全部性能检验。

测厚结果与现行标准之间是什么关系

GB/T 11944-2025关注中空玻璃产品及其检验要求，GB/T 18915.2-2013适用于低辐射镀膜玻璃，GB/T 2680-2021涉及建筑玻璃光学和太阳能相关参数测定。工程幕墙还需结合适用的幕墙标准、设计文件和项目验收要求。不同文件规定的检测对象、试样条件和判定项目并不相同。

Low-E玻璃测厚仪提供的是现场结构尺寸信息。它适合用于确认玻璃片数、玻璃层厚度和中间空气层厚度是否存在明显差异，但不能单独确认镀膜性能、中空密封耐久性、露点、惰性气体浓度、钢化安全性能、传热系数或幕墙整体性能。标准判定应回到对应项目的正式试验方法和抽样规则。

稳定读数来自原理、操作和管理的共同控制

了解光学反射原理，可以帮助检测人员判断为什么某些Low-E玻璃容易测量，某些复杂结构需要换点或人工识别；分析误差来源，可以避免把操作问题误判为产品问题；建立计量和数据留档制度，则能让每个结果具备复查条件。仪器只是测量链条中的一个环节，可靠结论还需要样品信息、标准边界和质量流程共同支撑。
